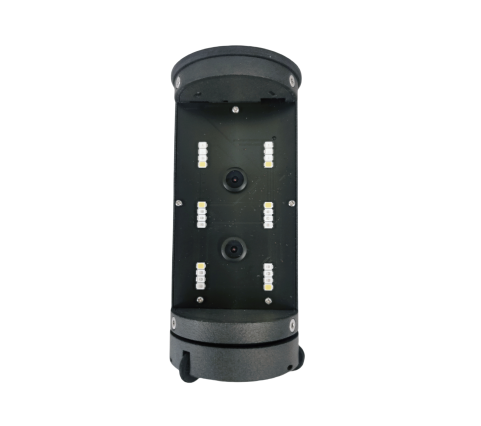

便攜式多光譜植物根系分析儀

（1）系統指標

1.1成像面積：主機實現360度旋轉無死角成像，單次成像面積為50mm×75mm；此外，該設備還具備非線性校準功能，可有效消除微根管的曲面效應

1.2微根管規格：微根管外徑70mm，適配主機直徑

1.3圖像分辨率及格式：圖像分辨率4800dpi；保存格式為jpg格式

1.4成像速度：在8種不同的光源條件下，8秒完成8張圖像的拍攝

1.5圖像命名：遵循ICAP規則，包含實驗名稱、根管編號、根管深度、日期、時間、采集周期、旋轉角度、光源等詳細信息

1.6接口：主機接口為USB3.0接口

1.7接口速度：接口速度為5.0Gbps

1.8傳感器類型：CMOS傳感器

1.9最大幀率：最大幀率為19.5FPS

1.10分辨率(寬×高)：分辨率（寬×高）為5800×3800px

1.11傳感器尺寸：傳感器尺寸為13.286×8.861mm

1.12快門形式：卷簾形式快門

1.13像素：可達到2200萬像素

1.14像素尺寸：像素尺寸為2.4um

1.15 AD 轉換：AD 轉換12位

1.16顏色深度：顏色深度12位

1.17像素合并功能：像素合并功能可增加幀率

1.18像素合并系數：像素合并系數為2

1.19曝光時間(最小-最大)：曝光時間范圍0.053ms～814ms

1.20測量參數：可測量根系長度、平均直徑、體積、表面積、分支結構、圖像銳化、根管土層溫度、浸水報警、根系寬度分級統計、顏色分類統計、維根盒數、果喙芒長等參數。能夠同時處理多個文檔，以便進行根系的時空對比分析

1.21圖像輸出：圖像輸出方式USB

1.22主機材質：聚酰胺（PA）

1.23供電模塊：配備5.0V供電和通用Type-C充電器，以及內置可充電鋰電池的套裝；能夠實現連續8小時的工作時間

（2）離體根系分析

2.1框架：系統框架為金屬材質

2.2光源：系統光源為LED光源

2.3根系分析軟件：包含1套根系分析軟件

2.4接口：USB3.0接口

2.5接口速度：接口速度5.0Gbps

2.6傳感器類型：CMOS傳感器

2.7最大幀率：最大幀率19.5FPS

2.8分辨率(寬×高) ：分辨率5800×3800px

2.9傳感器尺寸：傳感器尺寸13.286×8.861mm

2.10快門形式：卷簾形式快門

2.11像素：2200 萬像素

2.12像素尺寸：像素尺寸2.4um

2.13 AD 轉換：AD 轉換為12位

2.14顏色深度：顏色深度為12位

2.15像素合并功能：像素合并功能可增加幀率

2.16像素合并系數：像素合并系數2

2.17曝光時間(最小-最大)：曝光時間范圍為0.053ms～814ms

2.18控制軟件功能：控制軟件具備多項功能，包括控制相機的曝光時間、自動調節圖片對比度、控制掃碼槍以生成圖片名稱、控制旋轉臺的角度、控制相機滑道的位置、選擇圖片的存儲位置以及執行圖片保存操作，此外還支持20通道16比特的模擬量數據采集

2.19圖片分析軟件：圖片分析軟件具備分析根系長度、直徑、面積、體積、根系寬度分級統計、顏色分類統計、維根盒數、果喙芒長等功能。此外，它還能實現圖片的三維重建、根系點云生成，從而獲取根深、根頂寬、根底寬、根層投影面積等多種根系參數

（3）配置清單

原位測定部分

1 主機（含高清相機） 1套

2 延長定位標尺

3 控制軟件 1套

4 圖形分析軟件 1套

5 微根管 20根

6 微根管安裝工具 1套

7 便攜箱 1個

離體測定部分

1 離體根系分析主機（含高清相機） 1臺

2 離體根系分析軟件 1套
